求助，材料是42CrMoA，调质工艺，同一个工件上各处金相不一致

F1ower · 发表于 2026-9-22 16:05:12

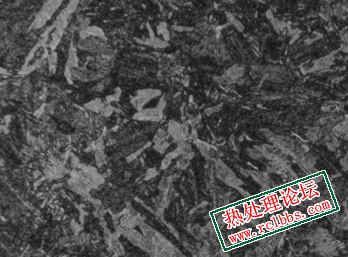

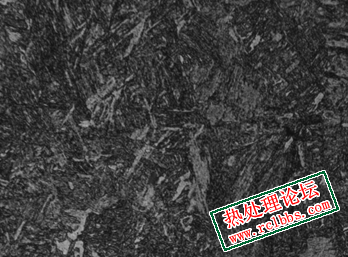

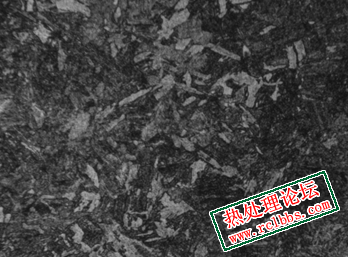

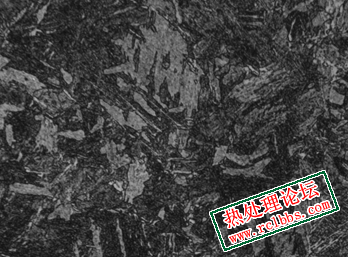

取样位置是行星架五个角的根部，请问像这样的组织一般评级能达到几级，还有为何会出现这样大面积的白块，谢谢各位

zzd445437128 · 发表于 2026-9-24 08:22:46

看图白色确实不像铁素体，赞成二楼的说法，可以把白色区域打下显微硬度看看，是否与其它地方硬度差不多，有时腐蚀原因显现是有颜色差异。这个倍数不太好看组织级别，坐等坛里高手解释，但看后面的图，这个氧化好严重哈

初恋般的热处理 · 发表于 2026-9-24 08:08:34

愿赌服输发表于 2026-9-23 10:40
观察了一下，是铸件吗？应该是晶粒粗大、组织不均匀。调质前有没有正火？能看到方向较一致的板条马氏体，但 ...

观点一致

愿赌服输 · 发表于 2026-9-23 10:40:45

观察了一下，是铸件吗？应该是晶粒粗大、组织不均匀。调质前有没有正火？能看到方向较一致的板条马氏体，但是周围晶粒还是粗大，说明是淬到火了，但是原本组织有问题。我觉得白色的是低碳区，但不确定是上贝氏体还是铁素体。
本人愚见，望路过的高工指正

热处理老马 · 发表于 2026-9-23 09:56:38

冷却不当，区域失效

爱学习的Coco · 发表于 2026-9-23 13:45:51

冷速慢了或者淬火温度低了，组织不太好

木子首晨 · 发表于 2026-9-23 15:20:54

和锻后冷却有关

Zwrcl · 发表于 2026-9-23 18:37:46

金相图片是多少倍的，回火温度多少

zy19921225 · 发表于 2026-9-24 10:28:28

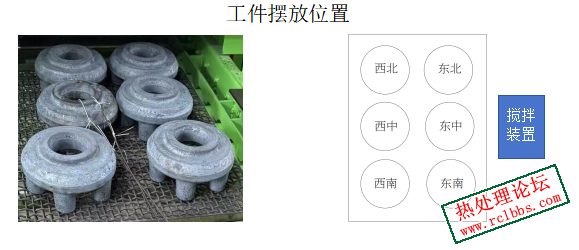

一张图片代表一个角吗？五个角的金相不一致很正常吧？这是锻后调质，油淬的吗？冷速太慢了吧

ZSW130158 · 发表于 2026-9-27 22:00:06

行星架多在尺寸？

F1ower · 发表于 2026-9-28 07:51:31

Zwrcl 发表于 2026-9-23 18:37
金相图片是多少倍的，回火温度多少

500倍，淬火860 回火580

alfredsteven · 发表于 2026-9-28 08:47:43

材料成分偏低+偏析+冷却速度过慢造成的

天涯浪子 · 发表于 2026-9-28 11:08:17

组织异常粗大，韧性不好，金相照片看着不像580回火后的组织，灰色和黑不同区域更像不同位相的马氏体体组织

		自动登录	找回密码
密码			立即注册

[求助] 求助，材料是42CrMoA，调质工艺，同一个工件上各处金相不一致
