请叫各位老大下面的是什么组织

xqiuox

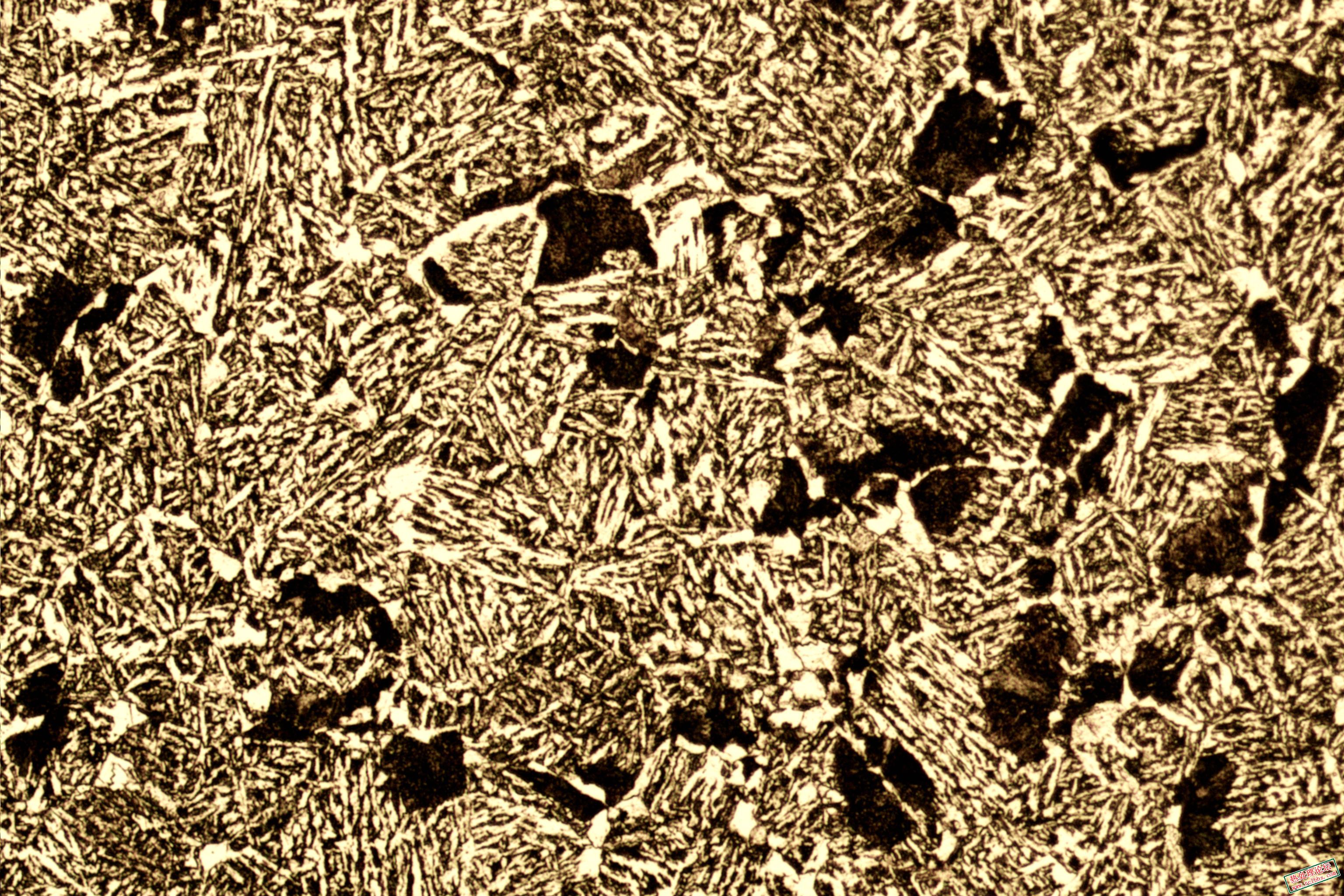

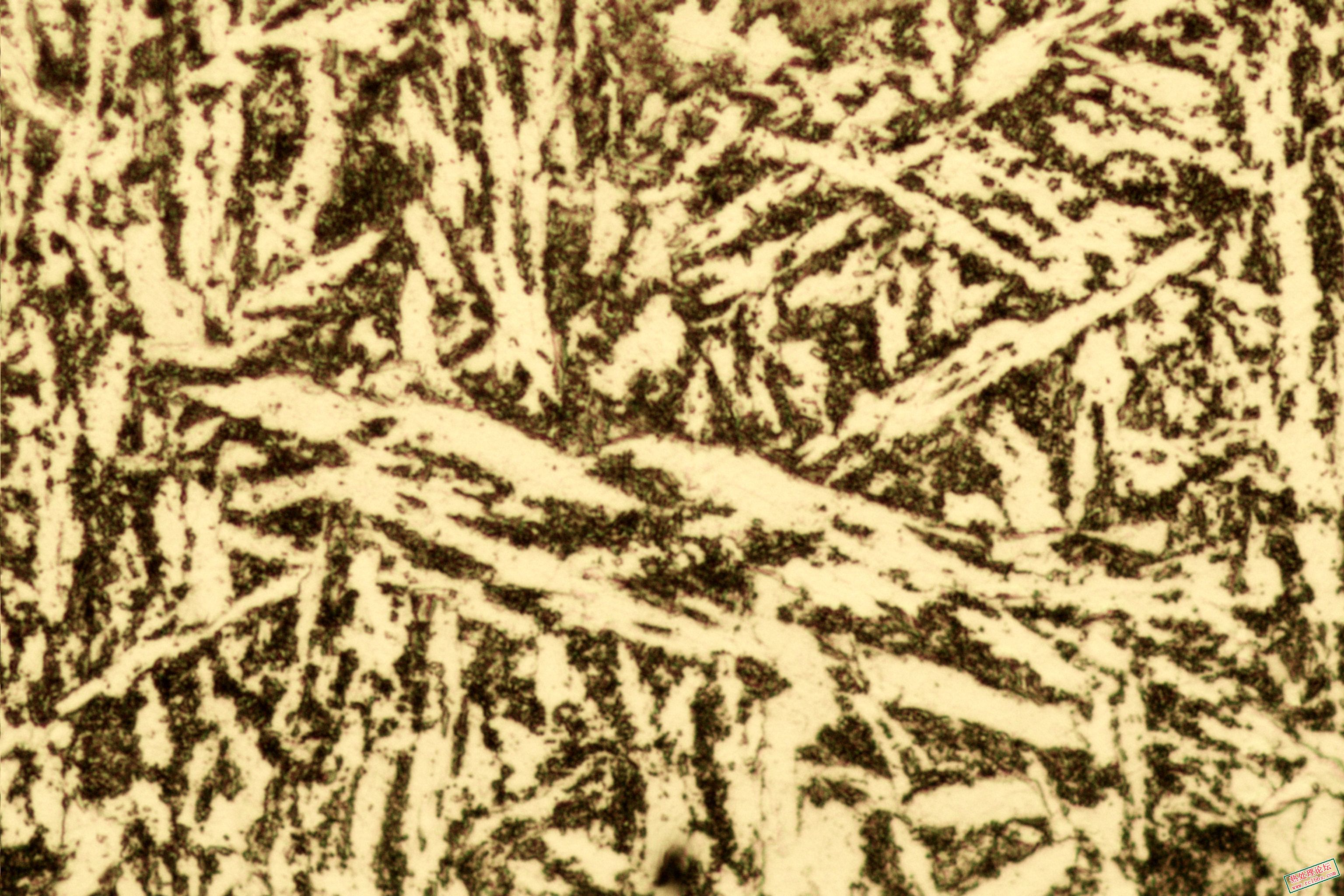

材质是35CrMo, 供应商说是做了正火处理。请教各位老大下面的组织是铁素体还是贝氏体，有没有什么缺陷。图片分别是100倍和500倍的

天涯浪子

典型的贝氏体+团状的屈氏体（也可以叫珠光体）+块状铁素体组织

dzkyx1314

  就是合金钢直接空冷正火组织，组织里面大部分是粒状贝氏体。

MYG

贝氏体+珠光体+铁素体

凌凯云

有做高温回火吗？

凌凯云

dzkyx1314 发表于 2026-8-26 15:44
就是合金钢直接空冷正火组织，组织里面大部分是粒状贝氏体。

请教老师，我看是上贝氏体明显，粒状贝氏体在哪个位置哈？

dzkyx1314

凌凯云 发表于 2026-8-27 14:47
请教老师，我看是上贝氏体明显，粒状贝氏体在哪个位置哈？

   你所说的上贝氏体是羽毛状的，而现在看到是贝氏体形铁素体及富碳富合金元素的粒状、条状奥氏体及其转变产物。
   还有就是粒状贝氏体形成温度高于上贝氏体，贝氏体形铁素体会更粗和更明显一些。

凌凯云

dzkyx1314 发表于 2026-8-27 16:48
你所说的上贝氏体是羽毛状的，而现在看到是贝氏体形铁素体及富碳富合金元素的粒状、条状奥氏体及其转 ...

谢谢老师解惑，老师是主要看500X来评级的是吧。我看100X像羽毛状，还有那些黑团像屈氏体 感谢老师！

dzkyx1314

凌凯云 发表于 2026-8-27 20:40
谢谢老师解惑，老师是主要看500X来评级的是吧。我看100X像羽毛状，还有那些黑团像屈氏体 感谢老师！
...

100倍的黑团就是珠光体，没有问题。

帝国的太子

条块状铁素体+细珠光体+少量上贝氏体
